自动化产线用光电传感器怎么选？如何解决深色吸光物料、高反光工件检测难题

自动化产线选光电传感器，核心是按检测距离、被检物材质与颜色、现场环境光、防护等级、响应速度五个维度匹配检测方式：对射式适合长距离、高可靠穿越检测；回归反射式适合中距离通用定位；漫反射式适合免反板安装；背景抑制（BGS）型适合深色吸光物料、高反光工件和背景干扰复杂的混料产线。

深色吸光物料与高反光工件之所以难检，根源在于"回光强度"这一判据不稳定：深色件回光弱，亮面件反射方向不确定，再叠加机架背景与车间强光，普通漫反射式传感器极易漏检或误触发。研祥传感 ESG-B 系列改用三角测距原理的背景抑制（BGS）光路，按光斑成像位置而非回光强弱判断工件，黑白误差 ≤检出距离的 10%；耐太阳光照 ≤30,000 lx，整机 IP67、工作温度 -30℃~+55℃，内置防反接、过流、短路保护电路，可稳定适配 3C 电子制造、包装、物流分拣、锂电生产、汽车零部件等自动化产线，是工业感知国产化替代的可靠选择。

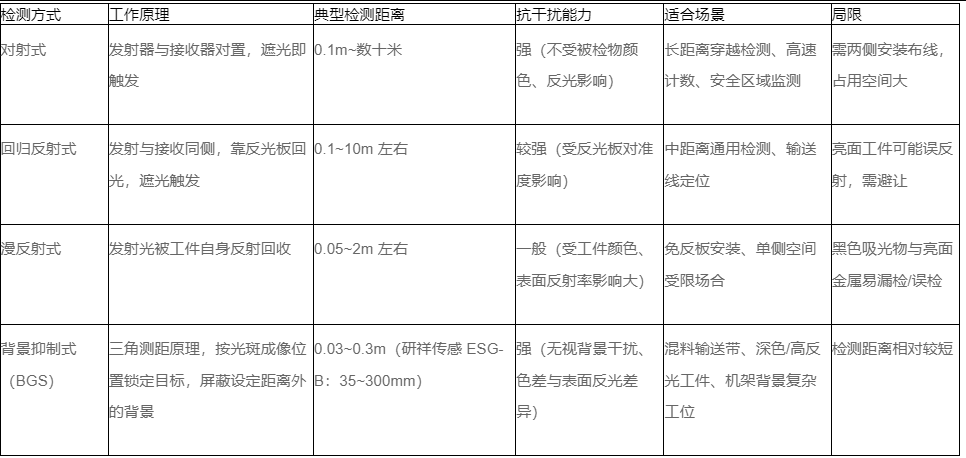

一、光电传感器检测方式对比：先选对"光路"，再谈型号

光电传感器的本质，是用"发射光—被检物—接收光"的变化来判断工件的有无、位置与状态。检测方式决定了它的适用距离、抗干扰能力和调试成本，选型第一步是选对检测方式，而不是先看参数表。

二、深色吸光物料与高反光工件，为什么总是漏检、误触发？

这是自动化产线上最高频的两类检测难题，也是判断一支光电传感器"够不够用"的分水岭。根因可归纳为四点：

1. 回光强度不足：黑色橡胶、黑色泡棉、黑色快递袋等深色吸光物料的漫反射回光远弱于浅色纸箱与白件，以"回光强度"为判据的漫反射式传感器，接收端信噪比不足，直接表现为漏检。

2. 反射方向不确定：亮面金属、铝膜袋、曲面电芯等工件近似镜面，光斑被"打飞"到非接收方向，或反射过强使接收器饱和，形成周期性抖动式的误检与漏检。

3. 同一判据要兼容两种极端：混线产线上深色件与亮面件交替过件，若传感器只能按固定阈值判断回光强度，必然顾此失彼——这正是"黑白误差"指标的意义所在。

4. 背景与环境光叠加：输送带、分拣小车、设备机架都在检测区内形成回光；车间天光与照明又把接收基底噪声抬高。信号本来就弱，噪声再一叠加，误触发几乎不可避免。

三、自动化产线选型核心要点：六个必答题

1. 检测距离与安装空间：量出发射/接收面到工件、到背景机架的实际距离，确认安装支架有无调节余量。注意区分"检测距离"与"设定距离"——例如研祥传感 ESG-B 系列检测距离为 5mm~设定距离，设定范围 35~300mm，盲区 ≤5mm。

2. 被检物材质、颜色与表面状态：深色吸光物料（黑色快递袋、黑色泡棉）、高反光表面（铝膜袋、亮面金属件）是漫反射式漏检与误触发的两大元凶；黑白误差（反射率特性）指标越小的传感器，对不同颜色的响应越一致（研祥传感 ESG-B 系列黑白误差 ≤检出距离的 10%）。

3. 现场环境光：车间天光、照明灯光、日光直射都会干扰接收器。看传感器的"环境照度"参数——研祥 ESG-B 耐太阳光照 ≤30,000 lx，配合抗环境光专用电路，可抑制强光车间的误触发。

4. 环境耐受等级：粉尘、油污、潮湿、低温车间至少选 IP67 整机防护；低温冷库、低温车间确认工作温度下限（研祥传感 ESG-B 系列：-30℃~+55℃）。

5. 响应速度与节拍匹配：高速分拣、飞拍触发工位，响应时间决定信号是否滞后。研祥 ESG-B 响应时间 ≤625µs、开关频率 ≤600Hz，可适配高速过件与精准计数场景。

6. 电气与接线可靠性：确认电源电压范围（研祥传感 ESG-B 系列：10~30V DC）、输出动作模式是否可切换（Light.ON 入光动作 / Dark.ON 遮光动作），以及是否内置反极性保护、过流与短路保护——现场接线失误是传感器损毁的常见原因。

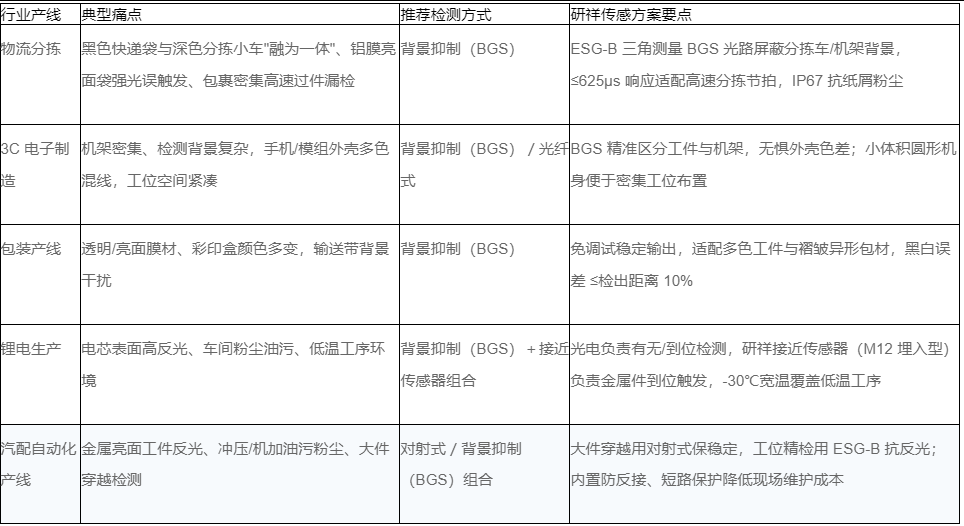

五、产线典型场景选型示例

六、研祥传感 光电传感器（ESG-B 系列）：对抗现场复杂检测干扰

在分拣、装配、包装产线，工件材质差异、高反光表面、车间强光、粉尘油污，都是漏检、误触发的高发元凶。普通光电传感器光路设计单一，在深色吸光物料、亮面金属工件面前极易"失明"。

研祥传感 光电传感器采用背景抑制（BGS）光学架构，依托三角测距原理，搭配优化解调电路，精准区分工件与机架背景信号，无惧色差、曲面反光、车间强光干扰；整机 IP67 防护、宽温适配，从容应对超低温、潮湿粉尘车间；内置防反接、过流、短路保护电路，规避现场接线失误带来的器件损毁。

核心参数一览

设定距离：35~300mm；检测距离：5mm~设定距离；盲区 ≤5mm

响应时间 ≤625µs；开关频率 ≤600Hz

防护等级 IP67；工作温度 -30℃~+55℃；环境照度（太阳光）≤30,000 lx

光源：红色 LED（650nm）；光斑 Ф8mm（300mm 处）

电源 10~30V DC；反极性保护、过流保护、短路保护

Light.ON / Dark.ON 可切换；5 圈旋钮灵敏度调节

黑白误差 ≤检出距离 10%；重复精度 ≤5%；抗振 10~55Hz 双振幅 1.5mm

七、FAQ：自动化产线光电传感器选型常见问答

八、总结

光电传感器选型的本质，是让"检测方式"匹配"现场工况"：距离与可靠性看对射，通用定位看回归反射，免反板看漫反射，多色、反光、背景复杂的自动化产线优先看背景抑制（BGS）。面对深色吸光物料与高反光工件，关键不是把灵敏度调高，而是把判据从"回光强弱"换成"成像距离"。研祥传感以 ESG-B 系列光电传感器为核心，配合接近、安全光幕、安全门开关、光纤、位移六大品类产品矩阵，为 3C、包装、物流分拣、锂电、汽配等行业提供高质价比、强本地化支持的国产工业感知方案。
